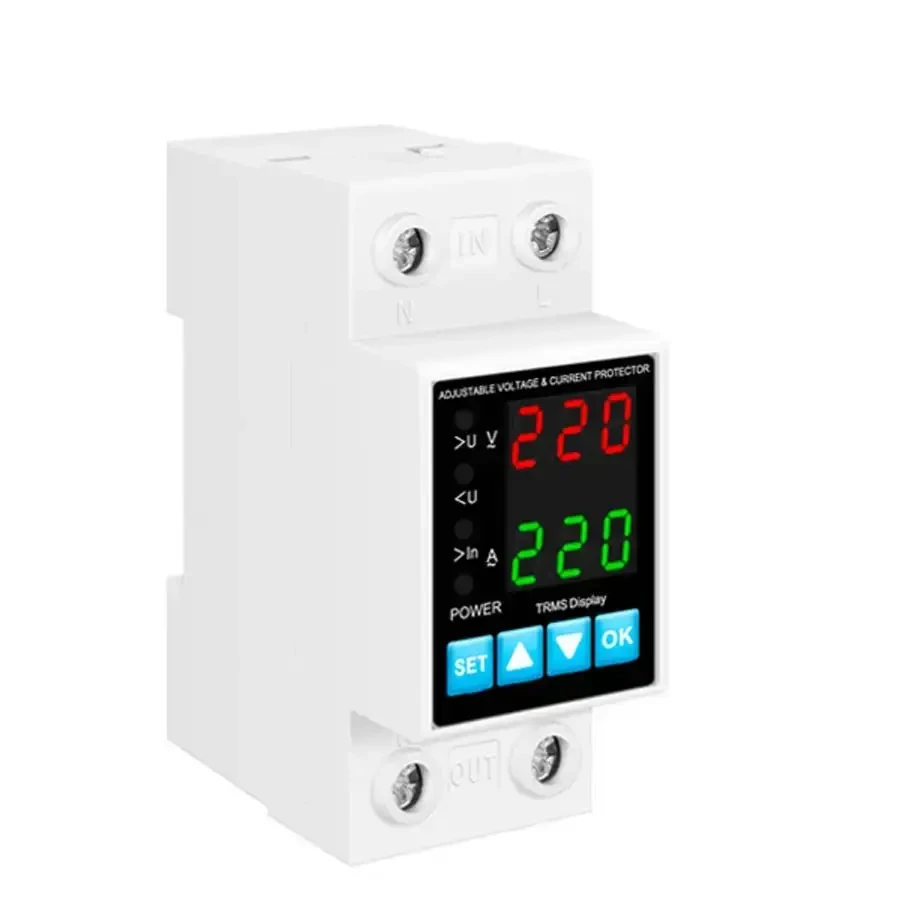

Реле захисту напруги та струму 230V 63A для DIN-рейки
Тип монтажу: DIN-рейка (35 мм)
Номінальна напруга: 230 В AC, 50 Гц
Максимальний струм: 63 А
Призначення: Захист електромережі від перевищення або зниження напруги, а також перевантаження за струмом. Підходить для встановлення у розподільних коробках.
Функціональні можливості
-
Контроль напруги та струму в режимі реального часу
-
Аварійне відключення навантаження при перевищенні встановлених параметрів
-
Гнучке налаштування порогів спрацювання та часу затримки
-
Можливість вимкнення окремих функцій захисту (по напрузі або струму)
Налаштування та параметри
Основні функції:| Код | Опис | Значення за замовчуванням | Діапазон |
|---|---|---|---|
| P01 | Затримка ввімкнення живлення | 5.0 сек | 1.0 – 600 сек |
| P10 | Захист від перенапруги | Увімкнено | Увімкнено / Вимкнено |
| P11 | Поріг спрацювання перенапруги | 265 В | 130 – 300 В |
| P12 | Затримка спрацювання перенапруги | 0.5 сек | 0.1 – 30 сек |
| P13 | Поріг відновлення після перенапруги | 260 В | 125 – 295 В |
| P14 | Затримка ввімкнення після перенапруги | 15 сек | Вимкнено / до 30 сек |
| Код | Опис | Значення за замовчуванням | Діапазон |
|---|---|---|---|
| P20 | Захист від зниженої напруги | Увімкнено | Увімкнено / Вимкнено |
| P21 | Поріг спрацювання | 170 В | 80 – 210 В |
| P22 | Затримка спрацювання | 0.5 сек | 0.1 – 30 сек |
| P23 | Поріг відновлення | 175 В | 85 – 215 В |
| P24 | Затримка ввімкнення після відновлення | 15 сек | Вимкнено / до 30 сек |
| Код | Опис | Значення за замовчуванням | Діапазон |
|---|---|---|---|
| P30 | Захист за струмом | Увімкнено | Увімкнено / Вимкнено |
| P31 | Поріг спрацювання струму | 63 А | 1.0 – 63 А |
| P32 | Затримка спрацювання струму | 0.1 сек | 0 – 5 сек |
| P33 | Затримка ввімкнення після перевантаження | 15 сек | 5 – 500 сек |
| P34 | Кількість повторних замикань | 5 | Вимкнено / до 20 |
Технічні характеристики
-
Діапазон робочої напруги: 80 – 300 В AC
-
Максимальне навантаження по струму: 63 А
-
Кількість модулів у щитку: 2
-
Матеріал корпусу: Вогнестійкий пластик
-
Кріплення: DIN-рейка 35 мм
Призначення та застосування
Реле призначене для використання у побутових та комерційних електричних мережах з номінальною напругою 230 В. Дає змогу автоматично відключати навантаження у разі небезпечних відхилень напруги або струму. Застосовується у щитках для захисту електроприладів, кондиціонерів, бойлерів, насосів тощо.
Можливість налаштування
Користувач може самостійно налаштовувати:
-
Пороги спрацювання захисту
-
Час затримки увімкнення/вимкнення
-
Увімкнення або вимкнення функцій захисту по кожному типу параметрів (напруга/струм)
Комплектація
-
Реле захисту напруги та струму — 1 шт.
-
Інструкція користувача — 1 шт.
-
Упаковка (коробка або блістер, залежно від постачання) — 1 шт.
| Основні | |
|---|---|
| Виробник | China |
| Країна виробник | Китай |
| Кількість розмикальних контактів | 2 шт. |
| Кількість замикаючих контактів | 2 шт. |
| Тип монтажу | На DIN рейку |
| Дисплей | Так |
| Технічні характеристики | |
| Максимальний струм | 63 А |
- Ціна: 249 ₴
